Este proyecto comprende el diseño eléctrico completo de una vivienda, junto con el dimensionamiento de un sistema fotovoltaico On-Grid (conectado a la red eléctrica) para optimizar su suministro energético.

Diseño Eléctrico del Domicilio

El diseño se realizó de acuerdo con los pliegos RIC, cumpliendo con la normativa eléctrica chilena vigente. Incluye:

• Planos de iluminación y enchufes
• Diagrama unilineal
• Cuadros de carga
• Selección de conductores según caída de tensión y capacidad
• Cálculo y selección de protecciones
• Cubicación de materiales

Dimensionamiento del Sistema Fotovoltaico

El sistema FV de 3 kW fue diseñado considerando el consumo del cliente y las condiciones del sitio. Se realizaron:

• Cálculo del número de paneles según el consumo estimado
• Análisis de sombras entre paneles
• Selección de conductores según caída de tensión y capacidad
• Cálculo y selección de protecciones

Entrega al Cliente

El cliente recibió un informe técnico completo que incluye:

• Planos y diagramas eléctricos
• Cuadros de carga y cubicación de materiales
• Tableros con su conexionado
• Comentarios y observaciones técnicas

Además, los planos y diagramas se entregaron por separado en formato digital y físico.

---

Planos y Diagramas

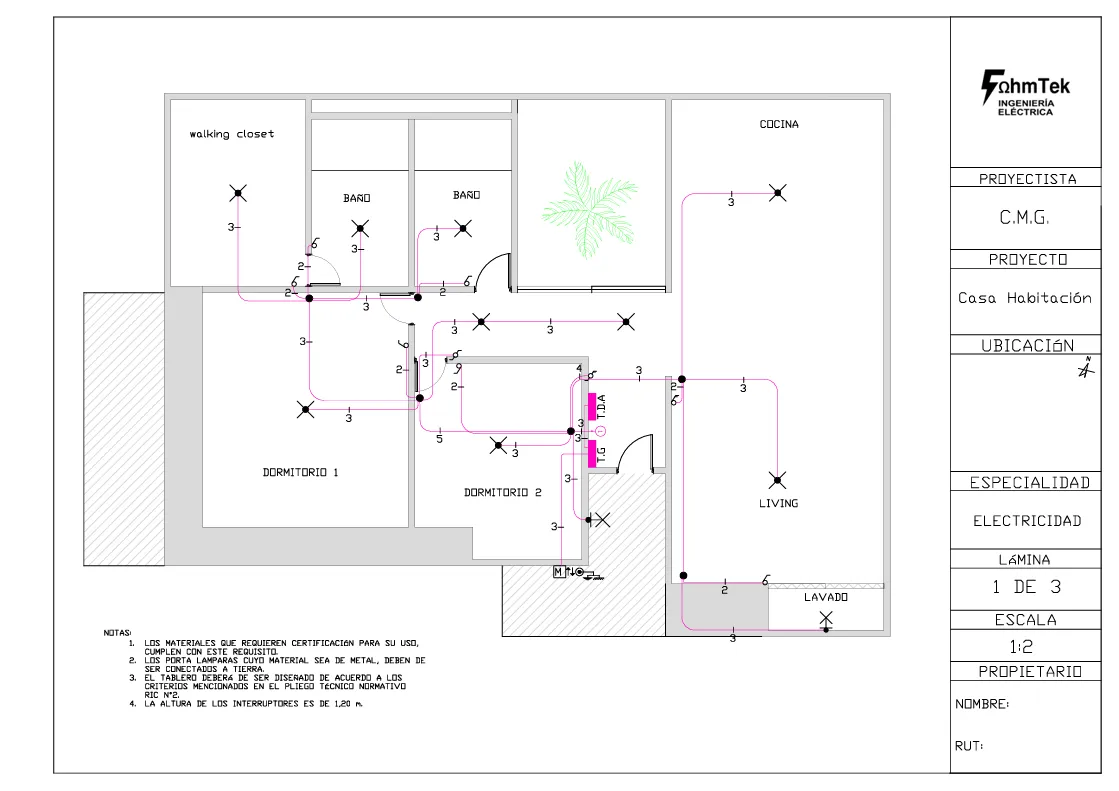

Plano de Alumbrado

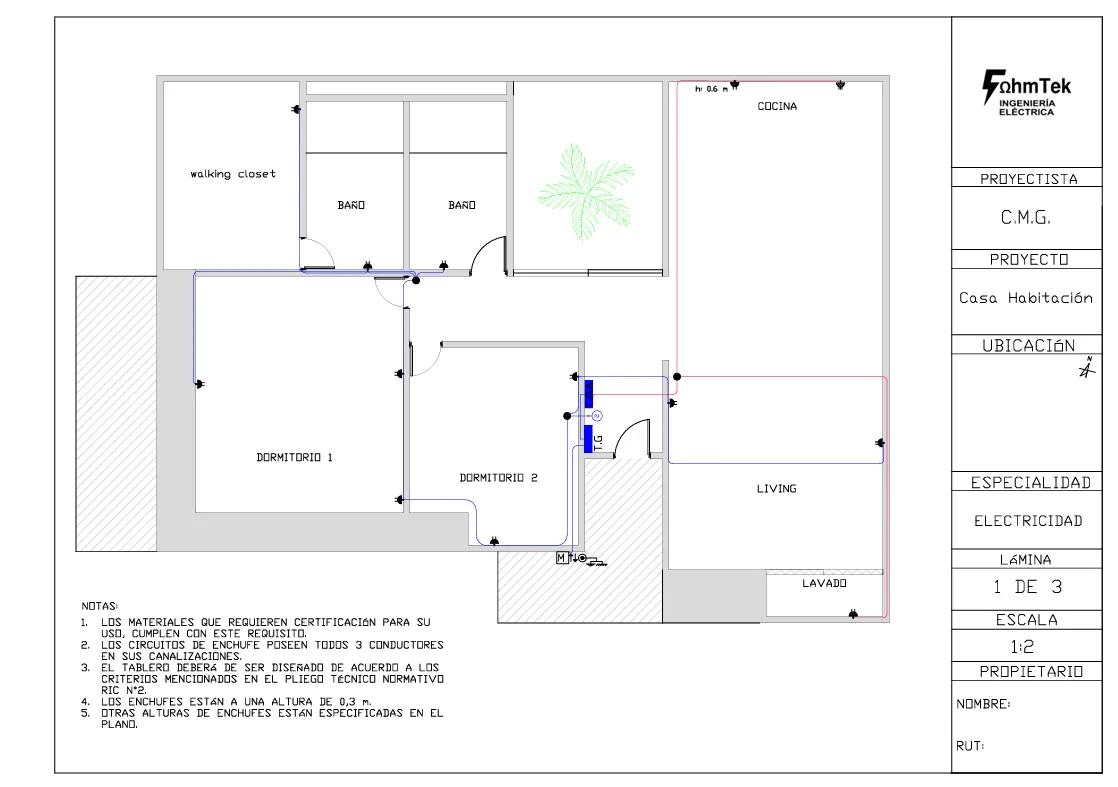

Plano de Enchufes

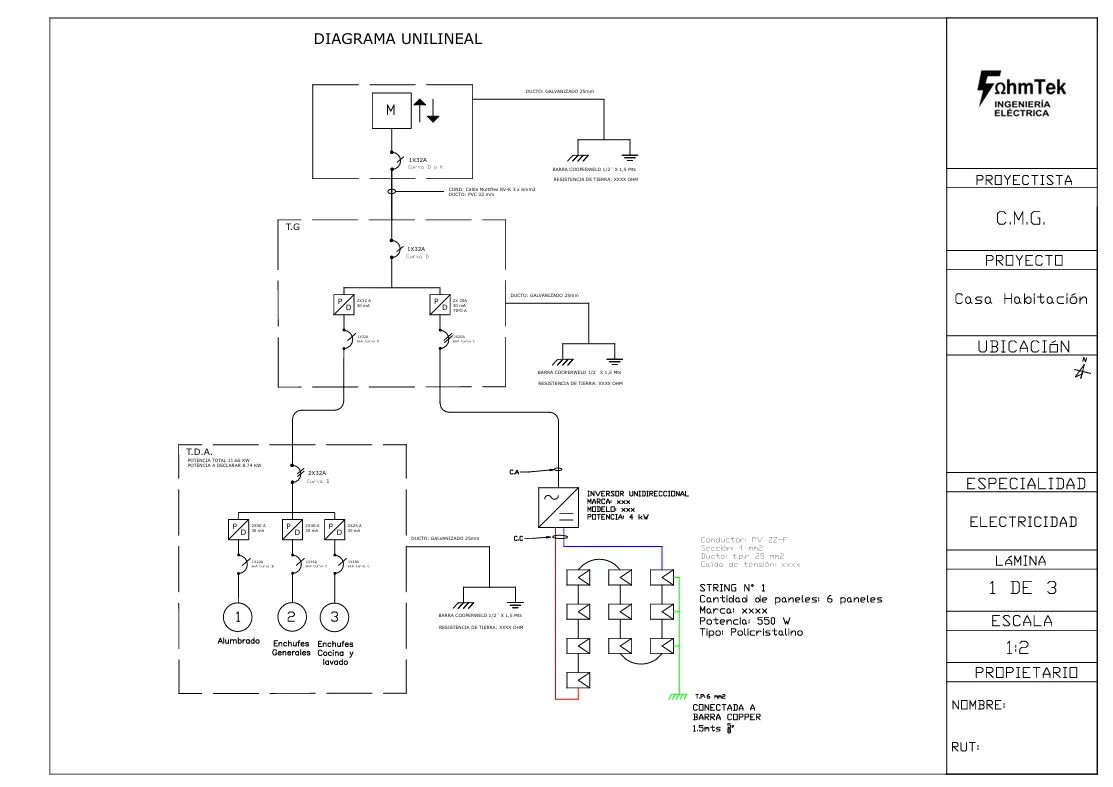

Diagrama Unilineal

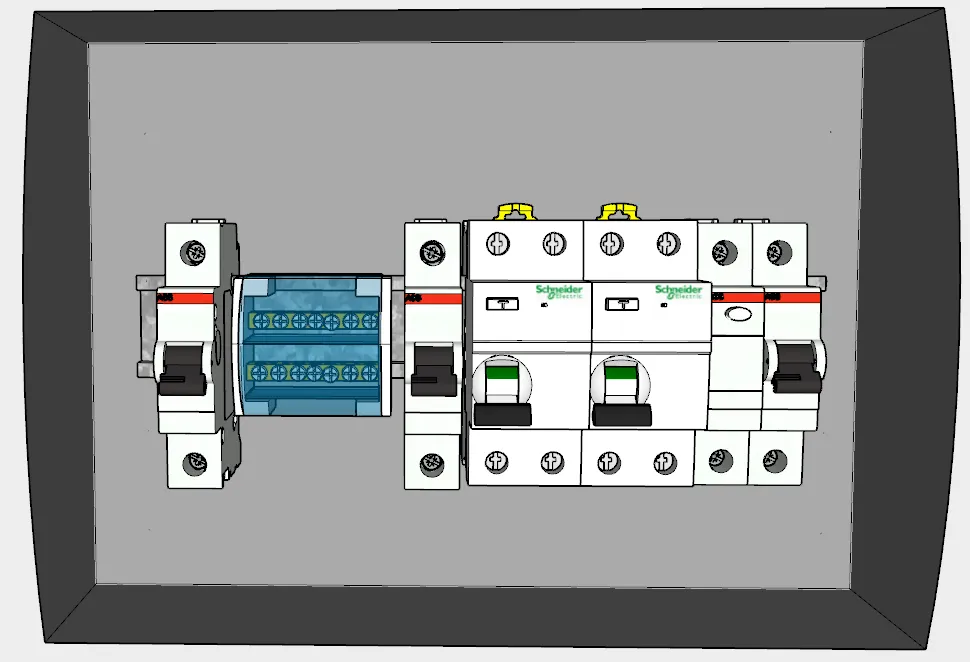

Tablero General

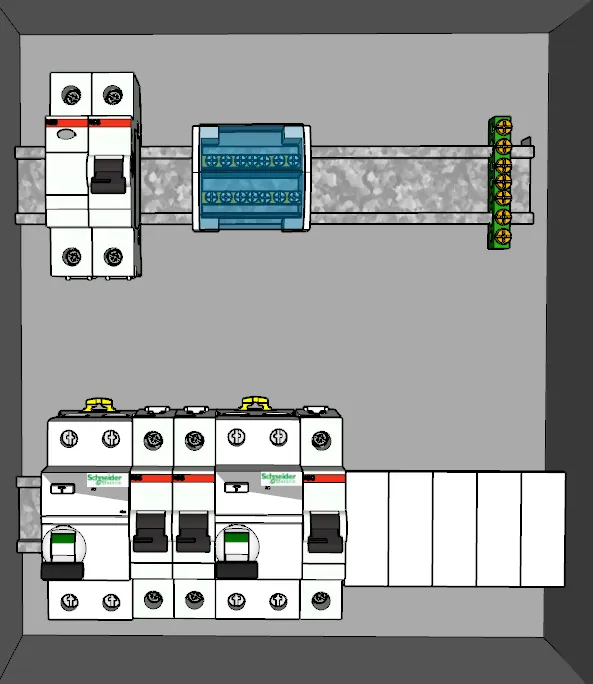

Tablero de Alumbrado

Render 3D del Proyecto
