Domicilio en Carampangue

Descripción del proyecto

Este proyecto eléctrico, ubicado en Carampangue, corresponde a una instalación domiciliaria que incluye:

  • Living-comedor
  • Cocina
  • Dos baños
  • Cinco dormitorios

La potencia total declarada es de 11,65 kW, distribuida en cinco circuitos independientes para garantizar seguridad y eficiencia.

Especificaciones técnicas

  • Tomas de corriente generales: 10 A.
  • Tomas de corriente en cocina y baños: tipo 10/16 A, cumpliendo con la normativa vigente.
  • Protecciones: dimensionadas y seleccionadas de acuerdo a la cubicación de materiales y las exigencias de seguridad.
  • Conductores: seleccionados conforme a la normativa eléctrica chilena, considerando caída de tensión y capacidad de conducción.

Alcance del diseño

  • 💡 Planos de iluminación y enchufes
  • 📐 Diagrama unilineal
  • 📊 Cuadros de carga
  • 🔌 Selección de conductores por caída de tensión y capacidad
  • ⚡ Cálculo y selección de protecciones
  • 📦 Cubicación de materiales

Planos del proyecto

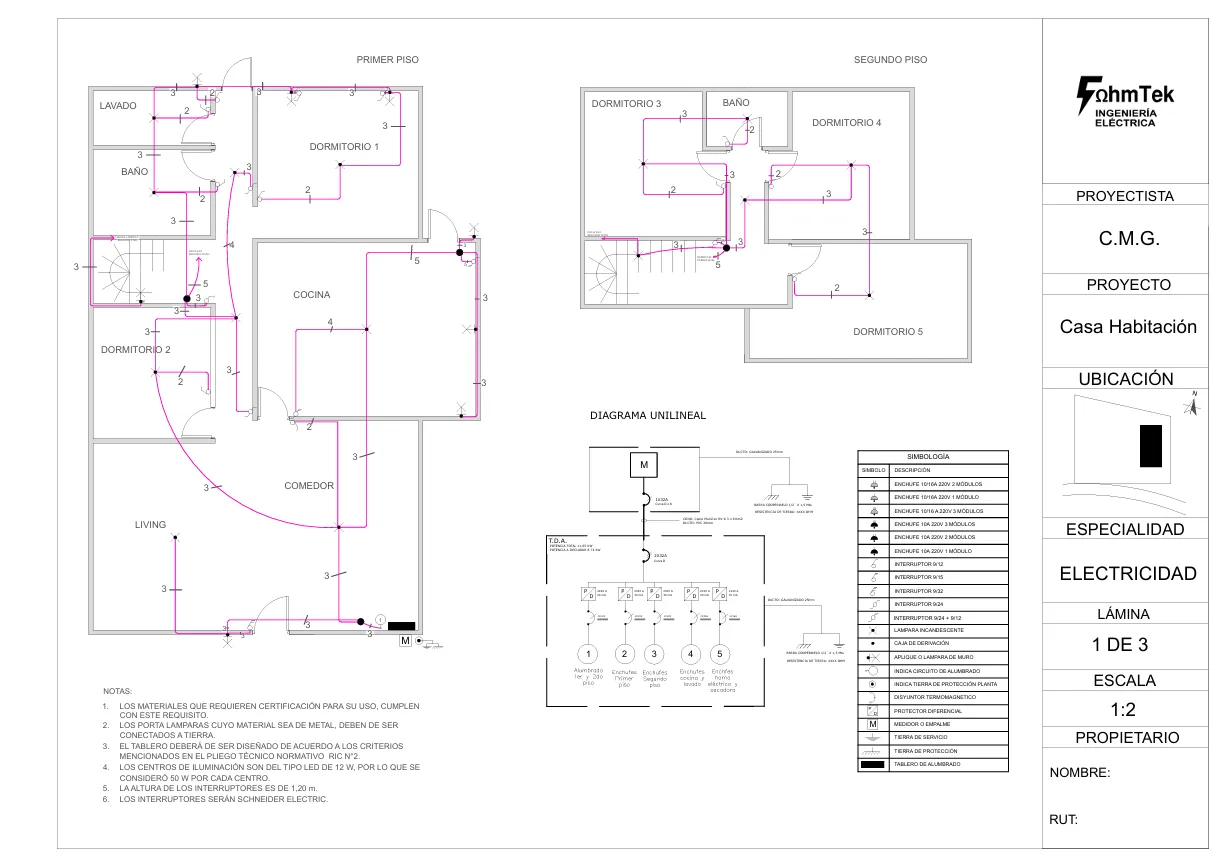

Plano de alumbrado
plano alumbrado

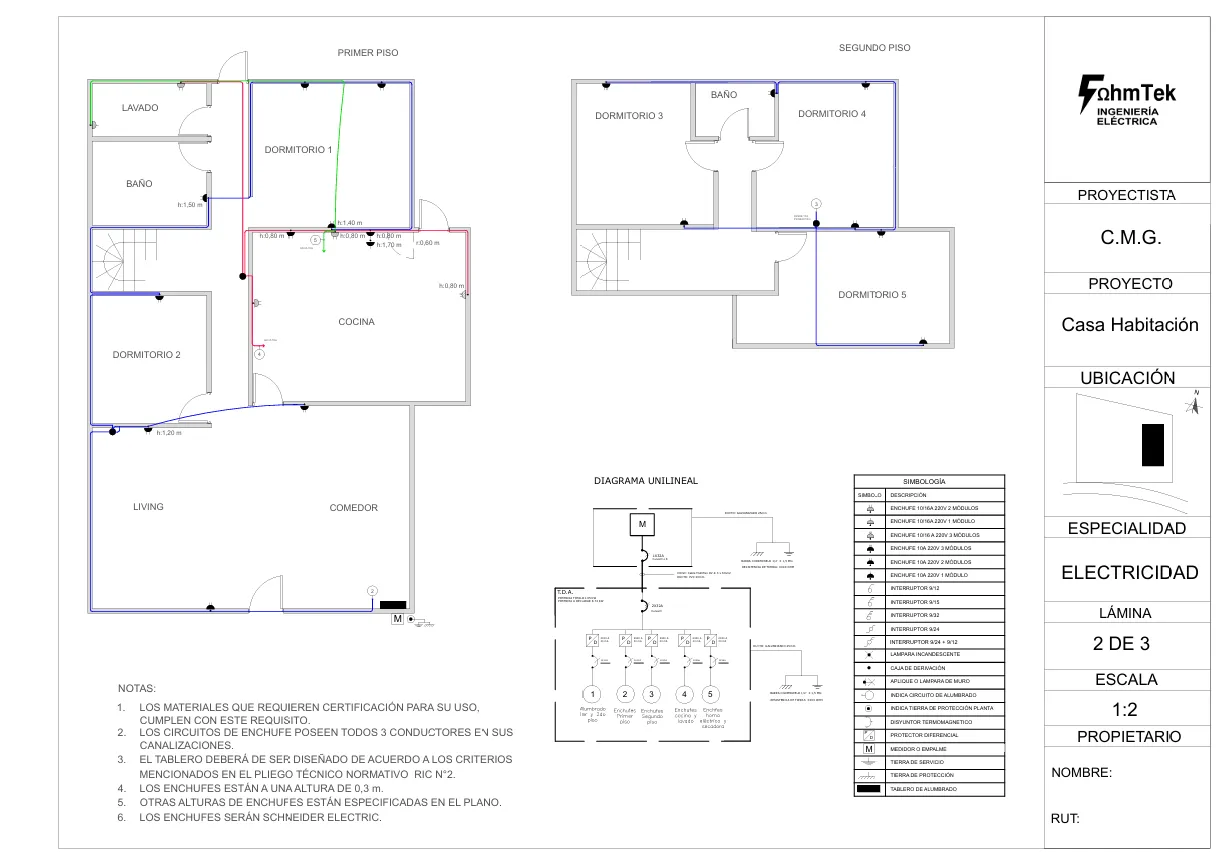

Plano de enchufes
plano enchufes

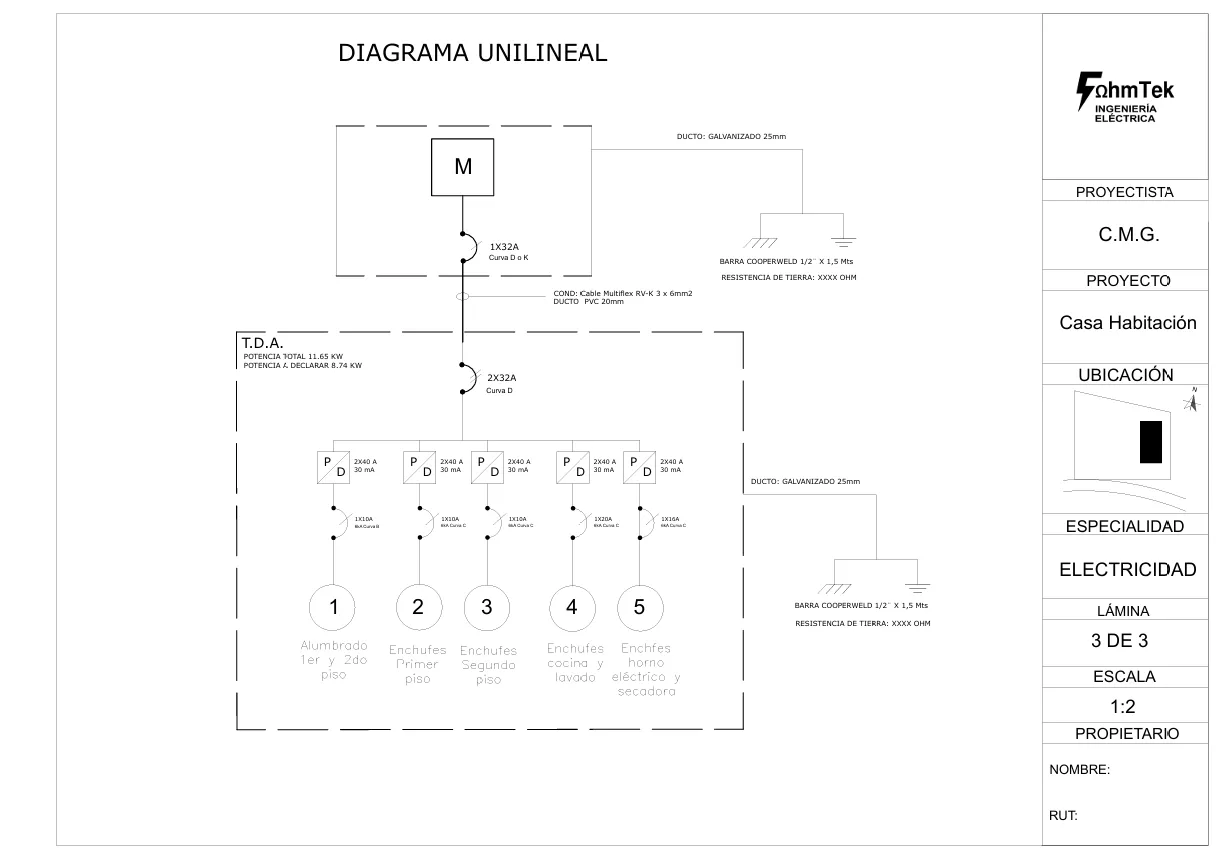

Diagrama unilineal
plano diagrama
