El presente proyecto corresponde al diseño eléctrico de ampliación para una vivienda unifamiliar, en cumplimiento con la normativa vigente de la Superintendencia de Electricidad y Combustibles (SEC).

La ampliación considera un aumento de 1,5 kW de potencia instalada, alcanzando una potencia total declarada de 9,7 kW para la vivienda.

Características del proyecto

• Circuito de enchufes: 5 centros de consumo.
• Circuito de iluminación: 5 puntos de alumbrado.
• Tablero eléctrico: diseñado con protecciones individuales y diferenciales, cumpliendo la normativa vigente.

---

Entregables al cliente

• Informe técnico con memoria de cálculo y normativa aplicada.
• Planos eléctricos de enchufes e iluminación.
• Cubicación de materiales.
• Diagramas de conexión del tablero de distribución.
• Diagrama unilineal del sistema eléctrico.
• Certificación SEC (TE-1) para legalización y uso seguro de la instalación.

---

Planos y Diagramas

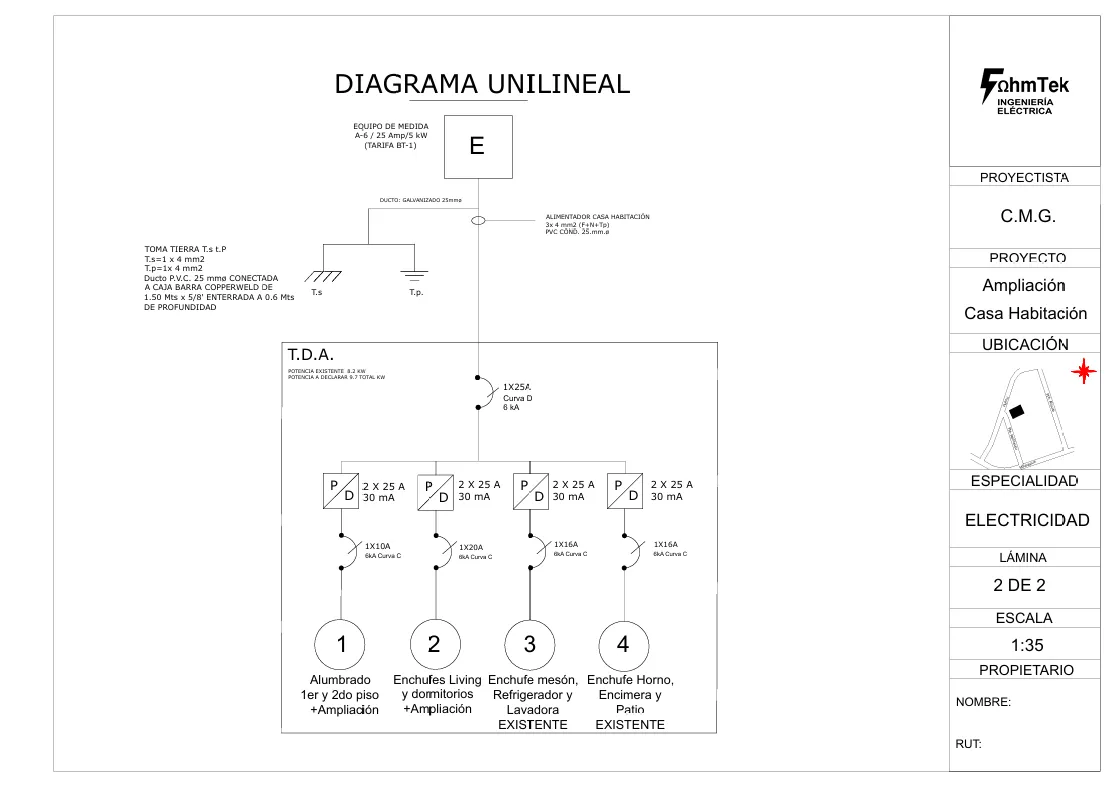

Figura 1. Diagrama unilineal del proyecto

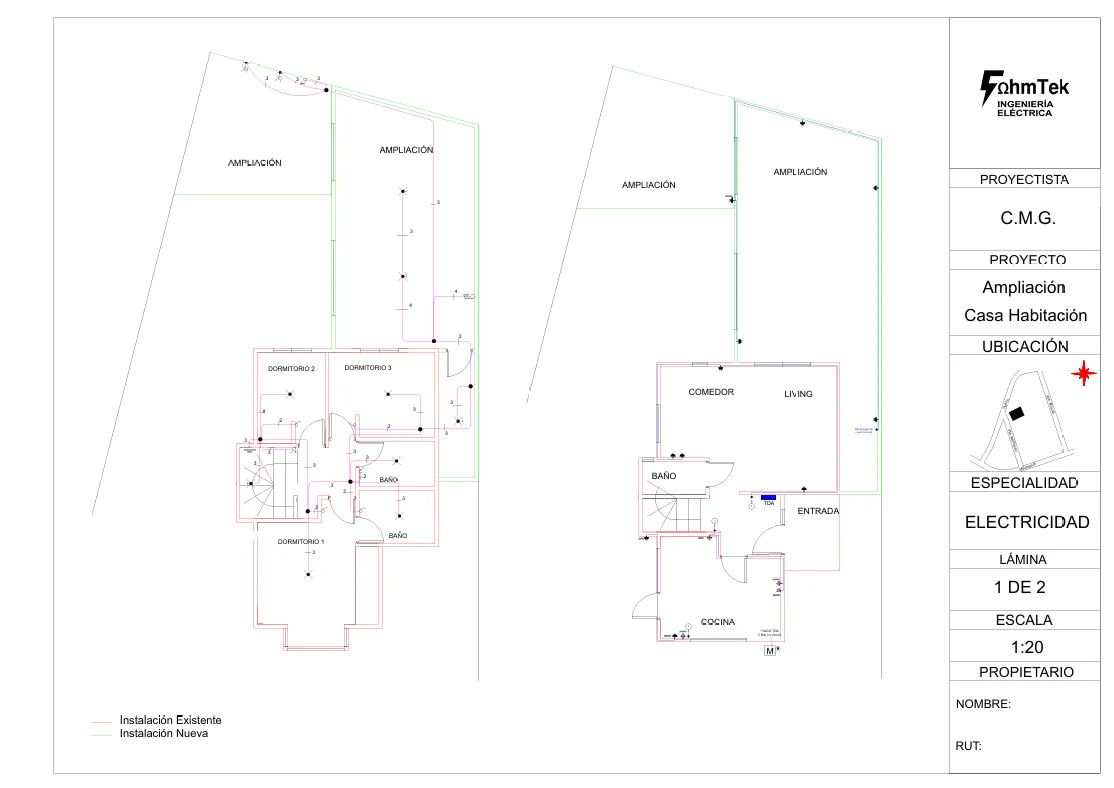

Figura 2. Distribución de circuitos de enchufes e iluminación
