Este proyecto corresponde a la actualización de un tablero eléctrico monofásico en una instalación domiciliaria, con el objetivo de optimizar su seguridad, orden y cumplimiento normativo.

Mejoras implementadas

• Reordenamiento de protecciones para una identificación más clara y segura.
• Reemplazo de subalimentadores por conductores con secciones más adecuadas.
• Sectorización correcta de los circuitos para un mejor control y mantenimiento.
• Ajuste de capacidades de interruptores automáticos (disyuntores) y sus respectivos interruptores diferenciales.
• Evaluación del espacio físico y reemplazo del tablero existente por uno de 24 módulos, permitiendo una distribución más ordenada y segura.

Entregables al cliente

• 📄 Informe técnico detallado
• 📏 Cubicación de materiales
• 📊 Diagramas de conexionado del tablero

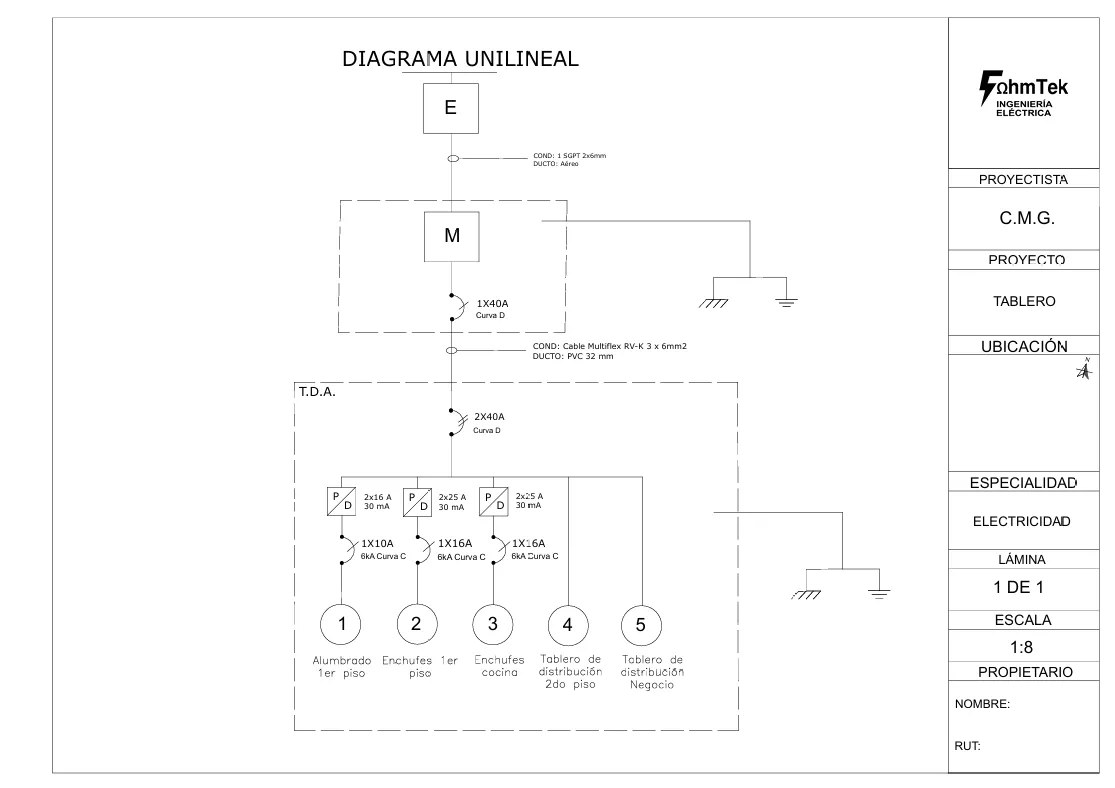

• 🔌 Diagrama unilineal

---

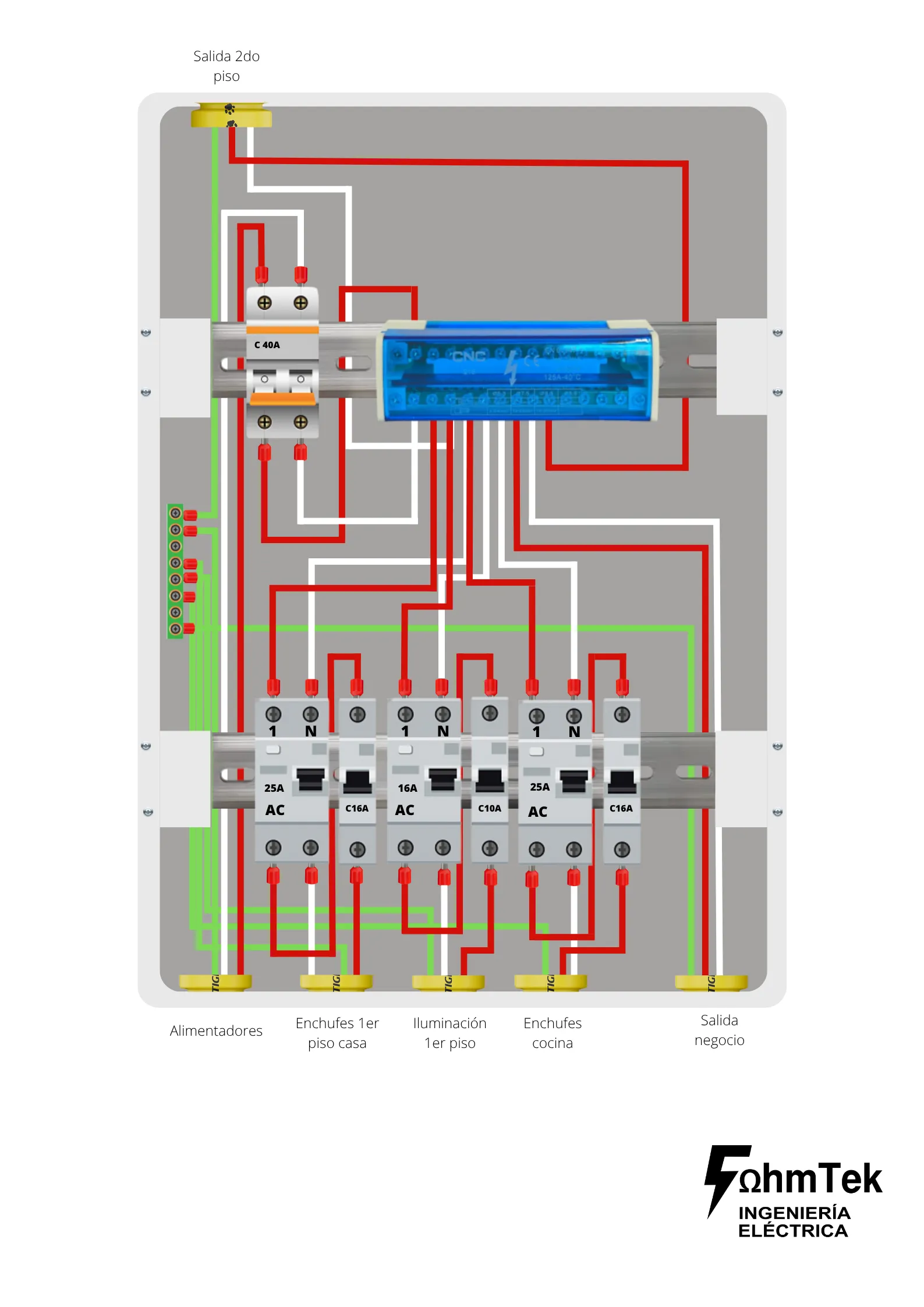

Plano de conexionado del tablero.

Vista frontal del tablero sin tapa.

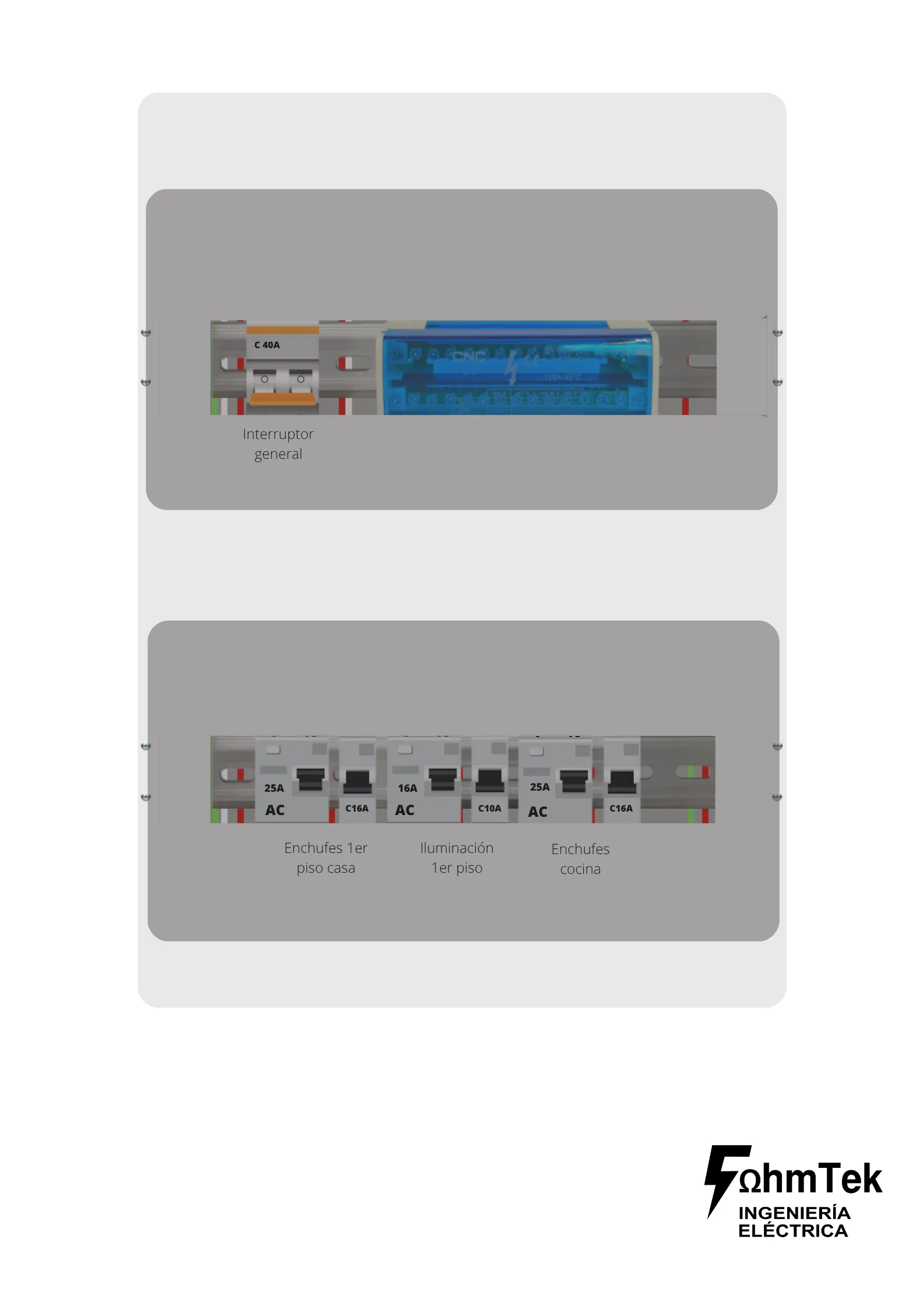

Vista frontal del tablero con tapa.
